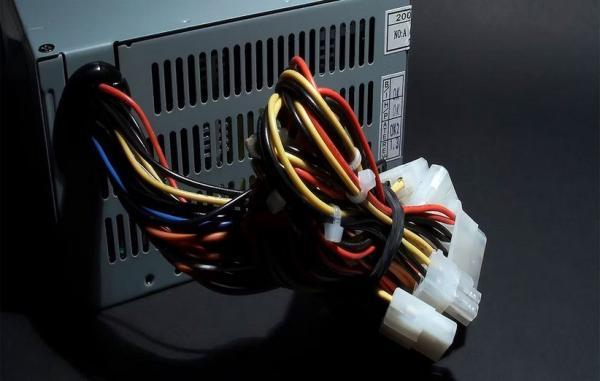

با تمام کابل های پاور کامپیوتر آشنا شوید - کتاب یار مهربان

به گزارش کتاب یار مهربان، اگر قصد دارید به تنهایی یک سیستم کامپیوتر را به اصطلاح ببندید، به احتمال بسیار زیاد درباره کابل های مختلف به خصوص کابل های پاور کامپیوتر با مشکل روبه رو می شوید؛ چراکه باید انواع و اقسام کابل های پاور کامپیوتر را روی مادربرد نصب کنید. اگر هیچ ایده ای ندارید هر کدام از کابل های پاور کامپیوتر برای چه چیزی کاربرد دارند، رویه بستن سیستم برای شما به یک فعالیت بسیار طاقت فرسا تبدیل می گردد و در بدترین سناریو امکان دارد به قطعات نصب شده روی مادربرد آسیب وارد گردد. در این مطلب به شما یاری می کنیم درباره هر یک از کابل های پاور کامپیوتر اطلاعات مختصر و مفیدی به دست آورید.

کابل مادربرد تبدیل 20 پین به 24 پین

احتمالا اولین کابل داخل سیستم که توجه تان را به خود جلب نموده، کابل تبدیل 20 پین به 24 پین است. در واقع این مهم ترین کابل پاور کامپیوتر به شمار می رود. این کابل، ارتباط دهنده اصلی سیستم است که برق مورد احتیاج را به اجزای مادربرد رایانه شخصی تان مهیا می نماید. با این که پاور کامپیوتر تنها همین یک کابل را برای انتقال برق در اختیار ندارد، اصلی ترین منبع مورد احتیاج برای به جریان انداختن برق در مادربرد، کابل تبدیل 20 پین به 24 پین محسوب می گردد. سایر اجزای مادربرد به انرژی الکتریسیته بیشتری احتیاج دارند که در ادامه به کابل های مربوط به آنها هم می پردازیم. کابل مادربرد تبدیل 20 پین به 24 پین برق مورد احتیاج را برای رم، منابع تغذیه و دیوایس های PCIe تامین می نماید.

معمولا این کابل ارتباط دهنده در اطراف لبه مادربرد نصب می گردد. در مادربردهای ATX قدیمی تر، به خصوص مدل های پایین رده، شما می بینید که ارتباط دهنده اصلی در واقع به جای 24 پین، تنها 20 پین دارد. به همین علت است که برخی از پاورهای کامپیوتر، با رابط 4+20 (4 پین که می توان آنها را جدا کرد) به جای 24 پین کامل چفت و جور شده به هم وارد بازار می شوند. این رویه ساخت و طراحی پاورها به این علت است که رایانه های شخصی قدیمی تر با منبع تغذیه قدیمی تر قادر باشند تا به جای 24 پین از 20 پین استفاده نمایند. البته این رویه تنها زمانی کاربردی است که کاربر قصد ندارد سیستم خود را تا چند سال آینده ارتقا دهد؛ چراکه قطعات مدرن و بالارده کامپیوتر طبیعی است که به پاور کامپیوتر قدرتمندتری احتیاج دارند.

با تمامی این تفاسیر، با تشکر از استاندارد ATX، پاورهای کامپیوتر کم و بیش با مادربردهای قدیمی سازگاری دارند و سازنده های پاور کامپیوتر دیگر علاقه چندانی به ادامه فرایند پشتیبانی از مادربردهای خیلی قدیمی ندارند.

کابل تبدیل برق 4 پین به 8 پین

این کابل، ارتباط دهنده پاور کامپیوتر به پردازنده یا همان CPU کامپیوتر است. پردازنده یکی از معدود قطعات کامپیوتر است که به برق جداگانه ای برای انجام فعالیت روتین احتیاج دارد.

محل قرارگیری کابل تبدیل برق 4 پین به 8 پین در نزدیکی سوکت یا محل قرارگیری CPU روی مادربرد است. شما می توانید به راحتی کابل را در محل صحیحش قرار دهید و دشواری خاصی از بابت نصب این کابل وجود ندارد.

بر اساس مدل کامپیوتری که خریداری نموده اید، شاید یافتن محل نصب کابل نسبت به سایر سیستم های کامپیوتری متفاوت باشد. برای مثال در رایانه های شخصی پایین رده، شما کابل رابط 4 پین را روی مادربرد پیدا می کنید که باید به اندازه کافی برق را به به اجزای داخلی پردازنده سیستم مهیا کند. در پردازنده های میان رده و حتی بالا رده شما باید انتظار یک رابط 8 پین را داشته باشید تا اندازه برق کافی را تقریبا به تمامی هسته های CPU مهیا کند.

تقریبا در تمامی اوقات، پاور کامپیورتان شامل یک ارتباط دهنده 8 پین است که به دو بخش 4+4 پین تقسیم می گردد. این نوع طراحی کابل موجب می گردد تا این رابط هم به جایگاه 4 پین و هم 8 پین بتواند اتصال یابد. در هر صورت، شما اگر به یک بخش از کابل احتیاج ندارید می توانید آن را جدا نموده و کنار بگذارید.

در برخی از پاورها، شما شاید بیشتر از یک مدل کابل احتیاج داشته باشید. برخی از مادربردها هم ممکن است یک رابط 4 پین و بعلاوه 8 پین را داشته باشند. در برخی از محصولات ممکن است به جای موارد گفته شده، یک جایگاه 12 پین را ببینیم. با این که مورد آخر هنوز چندان رایج نیست، برخی از رایانه های شخصی به منبع الکتریسیته بسیار زیادی برای پردازنده احتیاج دارند؛ به خصوص کاربرانی که علاقه وافری به اورکلاک CPU دارند. مدل 12 پین بیشتر به درد چنین کاربران حرفه ای می خورد. اگر به اورکلاک علاقه مند هستید، بد نیست نگاهی به مقاله راهنمای قدم به قدم برای اورکلاک CPU کامپیوتر بیندازید که به طور مفصل درباره این فرایند صحبت نموده ایم.

کابل تبدیل برق گرافیک 6 پین به 8 پین

از جنبه فنی، تمام احتیاجهای برق PCI Express پیش تر به وسیله رابط مادربرد تامین می گردد. اگر شما یک کارت وای -فای در داخل مادربرد نصب کنید، این قطعه به خوبی کار می نماید. اگرچه، برخی از قطعات (اغلب کارت های گرافیک) به قدرت برق بیشتری نسبت به سایر اجزای مادربرد احتیاج دارند. در این حالت است که کابل های PCIe به کار می آیند. از آنجایی که اساسا برای کارت های گرافیک مورد استفاده قرار می گیرند، تحت عنوان کابل های کارت گرافیک شناخته می شوند.

این کابل ها در دو نوع 6 پین و 8 پین وارد بازار شده تا یک کارت گرافیک را به مادربرد متصل نمایند. بسته به نوع کارت گرافیکی که خریداری می کنید، شما به یک، دو، سه یا حتی جایگاه های بیشتری روی مادبرد برای اتصال کابل احتیاج پیدا خواهید کرد. در هر صورت، اگر کابل ها به درستی به مادربرد متصل نشوند یا تعداد کابل های کمی به این منظور استفاده گردد، به احتمال زیاد سیستم تان با مشکل و کرش های متعددی روبه رو شده و علنا ناپایدار خواهد بود. خوشبختانه، بیشتر پاورهای کامپیوتر در حال حاضر که اندازه وات بسیار بالایی دارند، چندین کابل از این نوع در بسته خود دارند.

سایر کابل های پاور کامپیوتر

مواردی که قبلا به آنها اشاره نموده ایم، کابل های اصلی پاور محسوب می شوند. با این حال، کابل هایی هم وجود دارند که در حقیقت اضافه بر سازمان تلقی شده و بسته به احتیاج کاربر ممکن است در کیس مورد استفاده قرار گیرند. این کابل ها را می توان اجزای ارتباطی ثانویه رایانه های شخصی قلمداد کرد.

کابل ساتا (SATA)

امروزه، کابل های ساتا هنوز هم مورد استفاده قرار می گیرند و احتمالا بارها نام این کابل را شنیده اید. کابل ساتا در درجه اول برای انتقال اندازه برق مورد احتیاج به هارد درایو یا همان فضای ذخیره اطلاعات استفاده می گردد. دو مدل کابل ساتا وجود دارد. یک نوع کابل ساتا صرفا ارتباطی بین هارد درایو و رایانه شخصی تان را برقرار می نماید. یک مدل دیگر، کابل برق ساتا نام دارد که صرفا انرژی الکتریسیته را برای اجزای داخل کیس تامین می نماید.

اخیرا کابل های برق ساتا کاربردهای جالب دیگری هم پیدا نموده اند. برای مثال، کیس های کامپیوتر در نسل حاضر معمولا با نورپردازی جالبی تحت عنوان RGB روانه بازار می شوند. در مثالی دیگر ممکن است سیستم خنک نماینده و فن برای جبران حرارت بسیار زیاد قطعات داخل کیس به وسیله کاربر خریداری و نصب گردد. در این موارد، از کابل برق ساتا به منظور برق رسانی به قطعات مذکور استفاده می گردد.

کابل مولکس (Molex)

کابل مولکس این روزها کمتر استفاده می گردد اما ممکن است شما در رایانه های شخصیِ قدیمی و پایین رده این کابل را مشاهده کنید. ارتباط دهنده های مولکس عملکردی شبیه به کابل برق ساتا دارند؛ یعنی انرژی الکتریسیته را برای قطعات فرعی فراهم می نماید. از کابل های مولکس می توان برای تمامی قطعات، از هارد درایو گرفته تا فن استفاده کرد.

امروز به دلایل واضحی از کابل مولکس کمتر استفاده می گردد. به راحتی شکسته شدن سرِ این کابل، مهم ترین علت برای کنار گذاشته شدن این کابل به وسیله متخصصین دانسته می گردد. به همین علت به جای کابل مولکس، بیشتر از کابل ساتا برای تامین برق قطعات فرعی بهر ه برداری می گردد.

کابل های پاور کامپیوتر؛ متنوع و مدام در حال تغییر

تا به اینجا کوشش نموده ایم شما با انواع و اقسام کابل های پاور کامپیوتر بیشتر آشنا شوید. ذکر این نکته بدیهی و صد البته الزامی است که با پیشرفت همه جانبه سخت افزار و علوم کامپیوتر، قطعات پیشرفته تری طراحی و توسعه می یابند. به همین علت پاورهای کامپیوتر هم به تدریج همگام با قطعات دیگر، مدرن تر و پیشرفته تر می گردد. این احتمال وجود دارد که تعداد پین ها و جایگاه های مورد احتیاج برای اتصال کابل ها روی مادربرد هم با گذر زمان تغییر کند. به همین علت حواستان باشد که در ابتدا کابل درست را شناسایی نموده و سپس از محل اتصال صحیح کابل روی مادربرد هم اطمینان حاصل کنید. در هر صورت، پاور کامپیوتر یک وظیفه مهم دارد و آن هم چیزی نیست جز انتقال انرژی الکتریسیته مورد احتیاج به تمامی قطعات نصب شده در داخل کیس کامپیوتر.
